客戶突然打電話說，需要根據甲方要求出一份恒壓供水一拖二的圖紙。大致要求如下：現場共2臺泵，可實現循環軟起和輪換運行。采用恒壓供水控制器和變頻器組合控制這兩臺泵。為控制室DCS預留遠程控制接口和運行反饋接口。遠程本地可切換，本地自動手動可切換。

下面是剛出的圖紙：

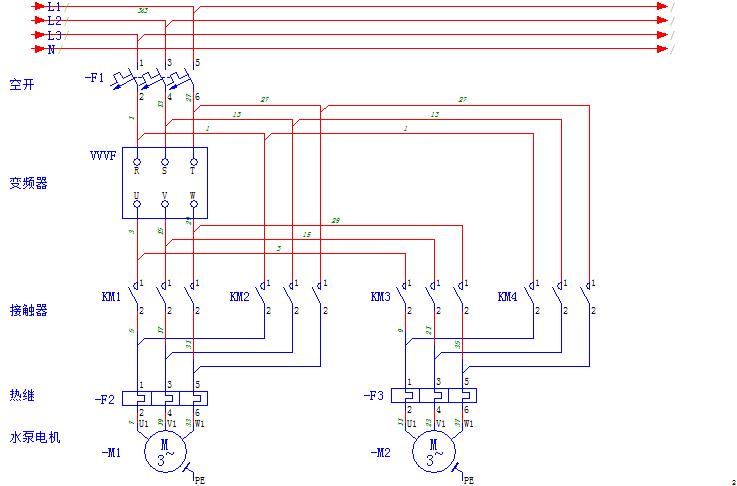

上圖為一拖二變頻器和工頻主回路

通過四個接觸器，實現兩臺泵的變頻和工頻切換。分別是1號泵變頻、1號泵工頻、2號泵變頻、2號泵工頻。帶電機熱保護。

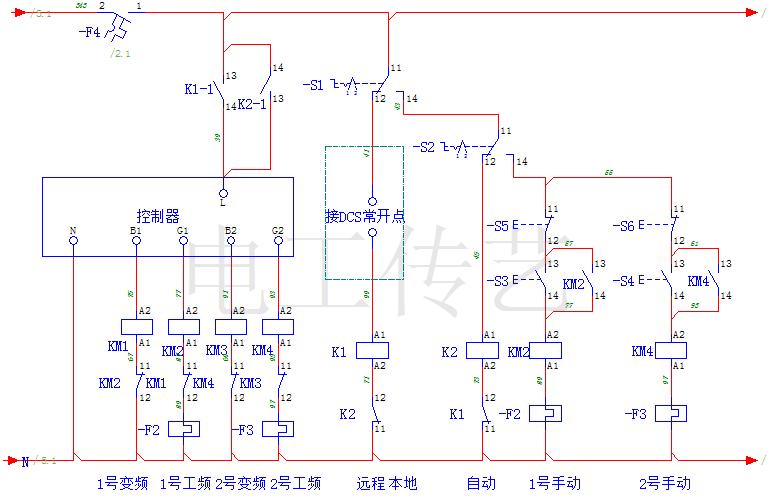

上圖是控制回路

用兩個三檔位的轉換開關、兩個繼電器，實現遠程/本地、手動/自動的切換?？刂破魍ㄟ^內部程序自動控制B1、B2、G1、G2四個內部繼電器動作來控制外部的接觸器線圈。

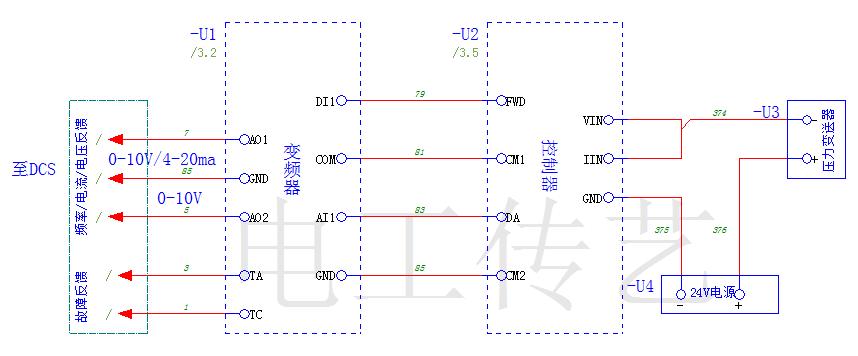

上圖是變頻器反饋給DCS的信號、控制器與變頻器的連接，控制器與壓力變送器的連接。

變頻器通過模擬量輸出AO1反饋給DCS電流信號，AO2反饋給DCS頻率信號；控制器通過FWD和CM1給變頻器啟停信號，DA和CM2給變頻器頻率信號。因?yàn)榭刂破鳑]有24V。單獨配一個24V電源用來給壓力變送器供電。

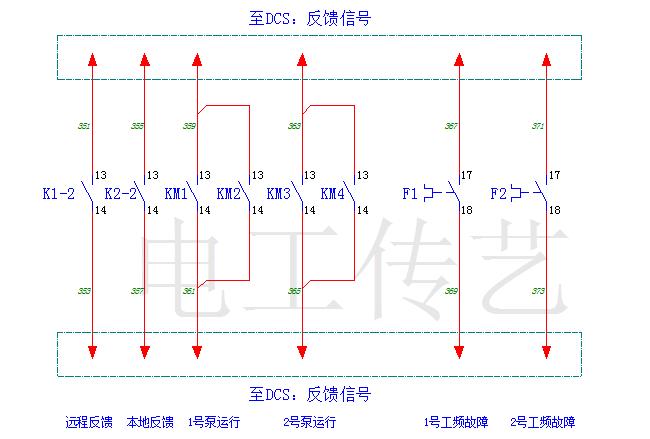

上圖是需要反饋給DCS的現場運行信號。

通過繼電器、接觸器、熱繼電器這些元件的輔助觸點，把現場運行和故障情況反饋到中控室的DCS。

從甲方提出要求到今天確認出圖，期間改了七八次，甲方每次只提一個修改點，搞的頭迷糊哈。雖然有些小地方不是很正規，但是只能按照甲方的意思哈。為了便于網友們觀看，我去掉了關聯參考和觸點印象。分享所得，希望與大家共同進步！
